42CrMo无缝钢管热挤压生产工艺流程

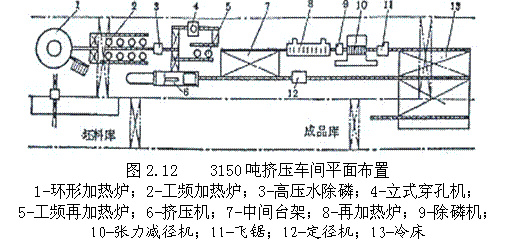

出炉后经160Kg/cm²的高压水除鳞，然后在滚粉装置上把坯料表面上涂敷一层玻璃润滑剂，送往1000吨立式穿孔机穿孔（或扩孔）。穿孔后的毛管经三台750千瓦立式感应再加热炉进行再加热。从再加热炉出来的毛管经涂粉装置进行内外表面涂敷玻璃粉，然后送入3150吨卧式挤压机进行挤压，挤压速度最高可达300毫米/秒。挤压之后进行冷却（淬火）式空冷。对于大规格产品，经挤压得到的毛管，在六架三辊式定径机定径，然后进入成品冷床冷却；小规格产品，挤压毛管经步进式再加热炉加热至950-1050℃，出炉后经高压水去除表面氧化铁皮和润滑剂，进入18架三辊式张力减径机减径。减径后的成品管经定尺飞锯锯切进入冷床冷却。冷却后的成品经矫直送至碱酸洗间去除表面玻璃润滑剂。最后进行无损探伤、检验、包装入库，也可送冷拔（或冷轧）车间进行制品再加工。www.40crgc.com
